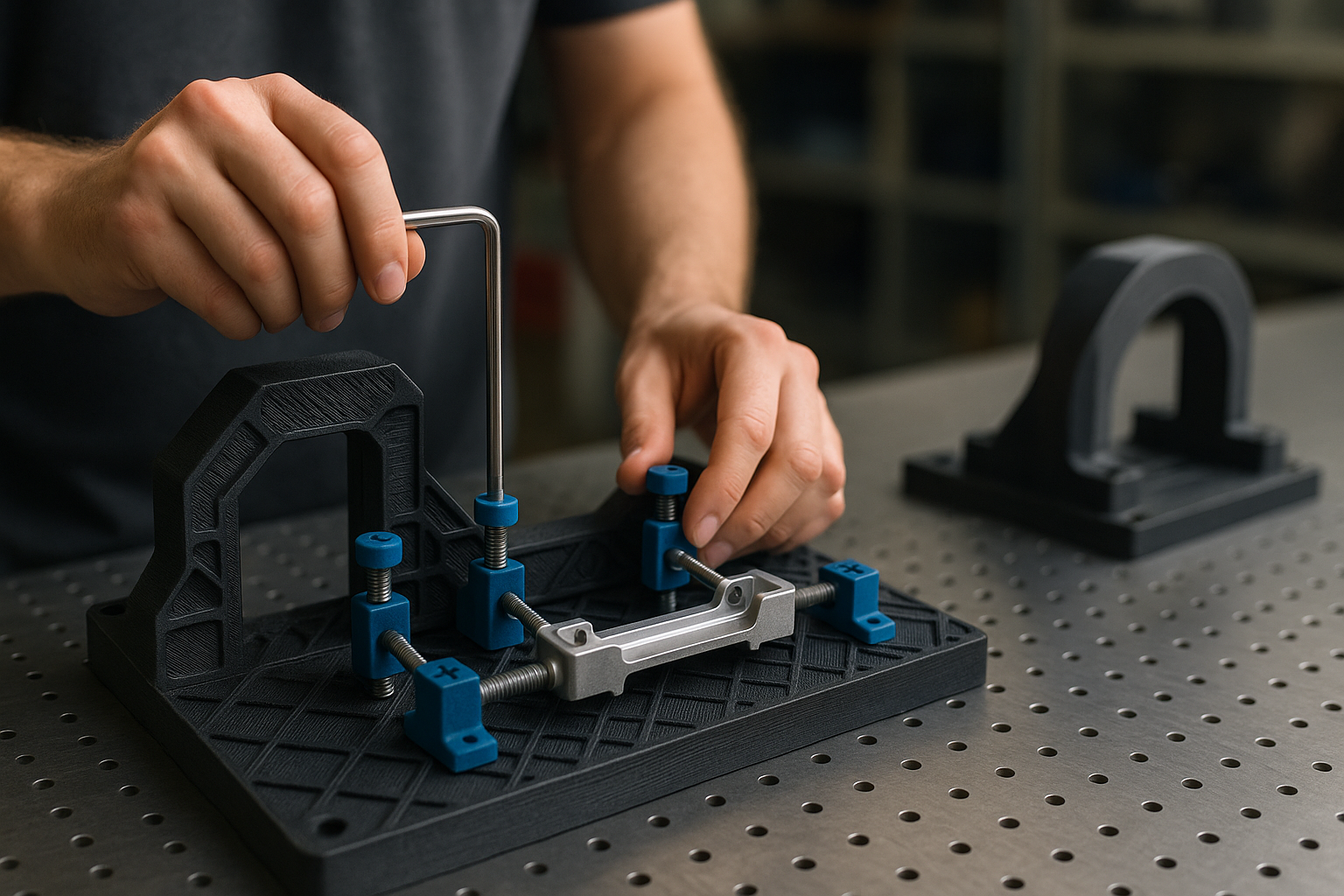

Der Wandel durch 3D-gedruckte Montagehilfen

Geschätzte Lesezeit: 7 Minuten

Wichtigste Erkenntnisse

– Deutlich schnellere Entwicklung von Werkzeugen
– Geringere Kosten im Vergleich zu gefrästen Metallvorrichtungen
– Geringes Gewicht und bessere Ergonomie
– Schnelle Anpassung bei Produktänderungen
– Einfache Herstellung von komplexen Formen

Inhaltsverzeichnis

1. Warum 3D-gedruckte Vorrichtungen den Montageprozess revolutionieren
2. Wichtige Designmuster für 3D-gedruckte Montagehilfen
3. Schritt-für-Schritt-Anleitung: Vom Konzept zur gedruckten Vorrichtung
4. Häufige Fehler und wie man sie vermeidet
5. Tipps & Best Practices für maximale Effizienz
6. Zukunftsaussichten: Wohin entwickelt sich der Vorrichtungsbau mit 3D-Druck?
7. Fazit: mit 3D-gedruckten Vorrichtungen Montageprozesse neu denken

Warum 3D-gedruckte Vorrichtungen den Montageprozess revolutionieren

Eine Jig Vorrichtung ist ein Hilfswerkzeug, das ein Bauteil in einer bestimmten Position hält. Dadurch kann eine Aufgabe immer gleich ausgeführt werden.

Typische Aufgaben einer Jig sind:
– exakte Positionierung eines Bauteils
– Führung von Werkzeugen wie Bohrern
– Halten von Komponenten während der Montage
– Sicherstellen der korrekten Ausrichtung

Früher wurden diese Vorrichtungen meist aus Aluminium oder Stahl hergestellt. Der Prozess war aufwendig.

Der klassische Ablauf sah so aus:
1. Konstruktion der Vorrichtung
2. CNC-Fräsen des Werkzeugs
3. Montage mehrerer Teile
4. Testphase
5. Anpassungen bei Fehlern

Dieser Prozess konnte mehrere Wochen dauern. Zudem waren Änderungen teuer.

Der Vorrichtungsbau mit 3D Druck macht vieles einfacher.

Eine Vorrichtung wird digital konstruiert und anschließend direkt gedruckt. Dadurch entstehen mehrere Vorteile.

Schnellere Entwicklung

Ein neues Design kann oft innerhalb eines Tages getestet werden. Wenn etwas nicht funktioniert, wird das Modell einfach angepasst und erneut gedruckt.

Niedrigere Kosten

3D-Druck benötigt weniger Material und keine teuren Werkzeuge. Dadurch sinken die Kosten besonders bei kleinen Stückzahlen.

Geringere Rüstzeiten

Leichte Kunststoffvorrichtungen lassen sich schnell austauschen. Mitarbeiter können sie einfach selbst einsetzen.

Höhere Flexibilität

Produkte ändern sich heute häufig. Eine 3D-gedruckte Montagehilfe kann leicht angepasst werden, ohne eine komplett neue Metallvorrichtung zu bauen.

Praxisbeispiele aus der Industrie

Viele Unternehmen berichten über deutliche Verbesserungen durch 3D Drucktechniken Montage.

Beispiele:
Automobilindustrie
Ein Hersteller entwickelte eine 3D-gedruckte Montagehilfe für das Einsetzen von Kabelbäumen. Die Montagezeit pro Fahrzeug sank um 30 Prozent.

Elektronikfertigung
Eine kleine Jig zum Halten von Leiterplatten verkürzte die Positionierungszeit von 40 Sekunden auf 12 Sekunden.

Maschinenbau
Ein Werk nutzte 3D-gedruckte Vorrichtungen für Montagezeiten, um Bauteile schneller auszurichten. Dadurch konnte eine komplette Produktionslinie beschleunigt werden.

Diese Beispiele zeigen: Effizienzsteigerung 3D Druck ist in vielen Bereichen möglich.

Wichtige Designmuster für 3D-gedruckte Montagehilfen

Der Erfolg einer 3D-gedruckten Jig Vorrichtung hängt stark vom Design ab. Ein gutes Design sorgt dafür, dass Mitarbeiter schneller und sicherer arbeiten können.

Beim Jig Design für Produktion spielen mehrere Faktoren eine wichtige Rolle.

Ergonomisches Design

Eine Montagehilfe sollte leicht zu greifen und einfach zu bedienen sein.

Wichtige Aspekte sind:
– abgerundete Kanten
– gut sichtbare Markierungen
– intuitive Handpositionen
– möglichst wenig Kraftaufwand

Ein ergonomisches Design reduziert Ermüdung und Fehler.

Leichtbau

3D-Druck ermöglicht sehr leichte Strukturen.

Typische Methoden sind:
– Gitterstrukturen im Inneren
– dünne Wandstärken
– Material nur an belasteten Stellen

Eine leichte Montagehilfe 3D Druck ist einfacher zu bewegen und angenehmer für Mitarbeiter.

Hohe Passgenauigkeit

Eine gute Vorrichtung muss Bauteile exakt positionieren.

Typische Designlösungen:
– Passflächen für Bauteile
– Führungsschienen
– Positionierstifte
– definierte Anschläge

Diese Elemente sorgen dafür, dass Teile immer gleich ausgerichtet sind.

Modulare Designmuster

Ein wichtiges Designmuster 3D Drucken ist Modularität.

Dabei besteht die Vorrichtung aus mehreren austauschbaren Teilen.

Vorteile:
– einzelne Module können ersetzt werden
– Anpassungen sind schneller möglich
– unterschiedliche Produktvarianten lassen sich leichter montieren

Einstellbare Halterungen

Produkte unterscheiden sich oft leicht in Größe oder Form.

Deshalb nutzen viele 3D-gedruckte Jig Vorrichtungen verstellbare Elemente.

Typische Lösungen:
– Schiebeschienen
– Schraubverstellungen
– austauschbare Einsätze

Diese ermöglichen flexible Montageprozesse.

Integrierte Klemmmechanismen

Viele Vorrichtungen müssen Bauteile festhalten.

Mit 3D Drucktechniken Montage lassen sich Klemmfunktionen direkt integrieren.

Beispiele:
– Federclips
– Schnappverschlüsse
– flexible Kunststoffarme
– integrierte Hebel

Dadurch sind weniger zusätzliche Bauteile nötig.

CAD-Workflow und additive Freiheit

Der Vorrichtungsbau mit 3D Druck beginnt fast immer im CAD-System.

Hier können Konstrukteure:
– komplexe Geometrien entwerfen
– Simulationen durchführen
– Belastungen analysieren
– mehrere Varianten vergleichen

Da 3D-Druck kaum geometrische Einschränkungen hat, sind sehr kreative Lösungen möglich.

Schritt-für-Schritt-Anleitung: Vom Konzept zur gedruckten Vorrichtung

Der Weg zu einer funktionierenden Jig Vorrichtung 3D Druck folgt meist einem klaren Prozess.

Dieser Prozess hilft, Fehler zu vermeiden und die beste Lösung zu entwickeln.

Bedarfsanalyse und Planung

Der erste Schritt ist die Analyse des Montageprozesses.

Wichtige Fragen sind:
– Welche Arbeitsschritte dauern besonders lange?
– Wo passieren häufig Fehler?
– Welche Bewegungen sind schwierig oder unergonomisch?
– Welche Bauteile müssen exakt positioniert werden?

Oft lohnt es sich, Mitarbeiter direkt zu beobachten.

Viele gute Ideen entstehen, wenn Konstrukteure mit Monteuren sprechen.

Weitere wichtige Punkte der Planung:
– erwartete Belastung der Vorrichtung
– benötigte Genauigkeit
– Umgebungsbedingungen wie Temperatur oder Öl
– Anzahl der benötigten Vorrichtungen

Anschließend wird bewertet, ob eine Montagehilfe 3D Druck wirtschaftlich sinnvoll ist.

Besonders geeignet sind:
– kleine bis mittlere Stückzahlen
– häufige Designänderungen
– komplexe Geometrien
– ergonomische Werkzeuge

Design und Modellerstellung

Im nächsten Schritt wird die Vorrichtung im CAD-System entwickelt.

Typische Programme sind:
– SolidWorks
– Fusion 360
– Siemens NX
– Creo

Beim Jig Design für Produktion sollten einige Regeln beachtet werden.

Wichtige Tipps:
– Bauteile so einfach wie möglich gestalten
– unnötiges Material vermeiden
– Belastungspunkte verstärken
– große Kontaktflächen einplanen

Zusätzlich sollten Konstrukteure berücksichtigen, wie die Vorrichtung später gedruckt wird.

Zum Beispiel:
– Druckrichtung
– notwendige Stützstrukturen
– Wandstärken
– Toleranzen

Ein gutes CAD-Modell spart später viel Zeit.

Materialauswahl

Die Wahl des Materials ist entscheidend für die Funktion der 3D-gedruckten Montagehilfe.

Verschiedene Materialien haben unterschiedliche Eigenschaften.

Häufig verwendete Materialien sind:
PA (Nylon)
Vorteile:
– sehr robust
– gute Schlagfestigkeit
– hohe Lebensdauer

PETG
Vorteile:
– einfach zu drucken
– gute chemische Beständigkeit
– relativ stabil

Verbundwerkstoffe
Beispiele:
– carbonfaserverstärkte Kunststoffe
– glasfaserverstärkte Materialien

Vorteile:
– sehr hohe Steifigkeit
– geringes Gewicht

Bei der Auswahl sollten folgende Faktoren geprüft werden:
– mechanische Belastung
– Temperatur im Arbeitsbereich
– Kontakt mit Chemikalien
– gewünschtes Gewicht

Weitere Informationen zur Materialwahl finden Sie in 3D-Druck Materialien im Vergleich.

Druck und Nachbearbeitung

Nun wird die Vorrichtung produziert.

Die wichtigsten 3D Drucktechniken Montage sind:
FDM (Fused Deposition Modeling)
Vorteile:
– günstige Maschinen
– einfache Materialien
– schnelle Produktion

SLA (Stereolithografie)
Vorteile:
– hohe Oberflächenqualität
– sehr genaue Details

SLS (Selective Laser Sintering)
Vorteile:
– keine Stützstrukturen nötig
– sehr robuste Bauteile

Nach dem Druck folgt oft eine Nachbearbeitung.

Typische Schritte sind:
– Entfernen von Stützstrukturen
– Schleifen von Kontaktflächen
– Einsetzen von Metallgewinden
– Montage zusätzlicher Teile

Danach wird die Jig Vorrichtung 3D Druck getestet.

Wichtige Prüfungen:
– Passgenauigkeit
– Stabilität
– Bedienbarkeit

Integration in den Montageprozess

Bevor eine Vorrichtung dauerhaft eingesetzt wird, sollte sie im realen Arbeitsablauf getestet werden.

Diese Phase ist sehr wichtig.

Typische Schritte:
– Testlauf in der Produktion
– Feedback der Mitarbeitenden sammeln
– Anpassungen am Design durchführen

Oft werden mehrere Versionen entwickelt.

Dieser iterative Prozess ist einer der größten Vorteile von Vorrichtungsbau mit 3D Druck.

Verbesserungen können schnell umgesetzt werden.

Sobald die Vorrichtung zuverlässig funktioniert, kann sie in größerer Stückzahl gedruckt werden.

Häufige Fehler und wie man sie vermeidet

Trotz vieler Vorteile können bei einer 3D gedruckte Jig Vorrichtung Montagehilfe Fehler auftreten.

Viele dieser Probleme lassen sich leicht vermeiden.

Zu wenig Tests

Manche Unternehmen setzen eine Vorrichtung sofort ein.

Das kann riskant sein.

Besser ist:
– mehrere Testläufe durchführen
– Belastung prüfen
– Bedienbarkeit testen

Falsches Material

Ein ungeeignetes Material kann schnell brechen oder sich verformen.

Deshalb sollte die Materialwahl immer auf Basis der Belastung erfolgen.

Schlechte Passgenauigkeit

Wenn Toleranzen nicht beachtet werden, passt die Vorrichtung nicht exakt.

Tipps:
– reale Bauteile messen
– Drucktoleranzen einplanen
– Prototypen testen

Fehlende Einbindung der Mitarbeitenden

Die Menschen an der Linie kennen den Prozess am besten.

Wer sie nicht einbezieht, entwickelt oft eine unpraktische Lösung.

Eine gute Zusammenarbeit verbessert die Effizienzsteigerung 3D Druck deutlich.

Tipps & Best Practices für maximale Effizienz

Unternehmen können mit einigen einfachen Strategien noch mehr aus 3D Druck in der Montage herausholen.

Simulation vor dem Druck

Viele CAD-Programme bieten Simulationen.

Diese können zeigen:
– Belastungspunkte
– mögliche Bruchstellen
– Verformungen

So lassen sich Fehler früh erkennen.

Rapid Prototyping

Statt sofort eine perfekte Vorrichtung zu bauen, ist es oft besser, mehrere schnelle Prototypen zu erstellen.

Dieser Prozess nennt sich Rapid Prototyping.

Vorteile:
– schnelle Lernzyklen
– bessere Lösungen
– geringere Entwicklungskosten

Mehr zum Thema finden Sie auch im Artikel 3d-druck und schnelles Prototyping.

Wartung der Drucksysteme

Eine gute Druckqualität ist wichtig.

Regelmäßige Wartung hilft dabei.

Wichtige Maßnahmen:
– Reinigung der Druckdüsen
– Kalibrierung der Maschinen
– Kontrolle der Materialqualität

Zusammenarbeit zwischen Abteilungen

Die besten Designmuster 3D Drucken entstehen, wenn mehrere Bereiche zusammenarbeiten.

Wichtige Beteiligte sind:
– Konstruktion
– Produktion
– Qualitätsmanagement
– Arbeitssicherheit

Diese Zusammenarbeit führt zu besseren Vorrichtungen für Montagezeiten.

Zukunftsaussichten: Wohin entwickelt sich der Vorrichtungsbau mit 3D-Druck?

Der Vorrichtungsbau mit 3D Druck entwickelt sich sehr schnell weiter.

Neue Technologien werden den Prozess noch effizienter machen.

Automatisierte Designgenerierung

Software kann bereits heute automatisch Designvorschläge erstellen.

Diese Systeme analysieren:
– Belastungen
– Geometrie
– Materialeinsatz

Das Ergebnis ist ein optimiertes Jig Design für Produktion.

KI-gestützte Optimierung

Künstliche Intelligenz wird zunehmend genutzt, um Designs zu verbessern.

Die Software kann tausende Varianten simulieren und die beste Lösung finden.

Neue Materialien

Materialentwicklung ist ein wichtiger Trend.

Neue Materialien bieten:
– höhere Festigkeit
– bessere Temperaturbeständigkeit
– geringeres Gewicht

Dadurch werden 3D-gedruckte Jig Vorrichtungen noch leistungsfähiger.

Integration in Industrie 4.0

3D-Druck passt perfekt zur flexiblen Produktion.

Digitale Designbibliotheken ermöglichen:
– schnellen Zugriff auf Vorrichtungen
– einfache Anpassungen
– globale Zusammenarbeit

Diese Entwicklungen gehören zu den wichtigsten Zukunftstrends im 3D Druck für die Montage.

Fazit: mit 3D-gedruckten Vorrichtungen Montageprozesse neu denken

Eine 3D-gedruckte Montagehilfe kann Montageprozesse deutlich verbessern.

Unternehmen profitieren von:
– kürzeren Entwicklungszeiten
– geringeren Kosten
– flexibleren Produktionssystemen
– ergonomischeren Arbeitsplätzen

Der Einsatz einer 3d gedruckte jig vorrichtung montagehilfe ist besonders sinnvoll, wenn Prozesse häufig angepasst werden müssen.

Mit den richtigen Designmustern 3D Drucken, passenden Materialien und einer guten Planung lassen sich große Effizienzgewinne erzielen.

Viele Unternehmen nutzen bereits Vorrichtungsbau mit 3D Druck, um ihre Produktion schneller und flexibler zu machen.

Die wichtigste Erkenntnis ist einfach:
Wer Montageprozesse verbessern möchte, sollte 3D-gedruckte Montagehilfen aktiv prüfen und einsetzen.

Denn sie bieten eine der einfachsten Möglichkeiten zur Effizienzsteigerung 3D Druck in der modernen Fertigung.

FAQ

Wie lange dauert die Herstellung einer 3D-gedruckten Montagehilfe?
Die Herstellung kann oft innerhalb von Stunden erfolgen, abhängig von der Komplexität des Designs.

Welche Materialien werden für 3D-gedruckte Vorrichtungen genutzt?
Häufig werden Materialien wie PA (Nylon), PETG und verschiedene Verbundwerkstoffe eingesetzt.

Kann man 3D-gedruckte Montagehilfen anpassen?
Ja, eine der größten Stärken von 3D-gedruckten Vorrichtungen ist die einfache Anpassbarkeit.

Wie lange halten 3D-gedruckte Vorrichtungen?
Die Lebensdauer hängt vom verwendeten Material und der Beanspruchung ab, aber sie können sehr langlebig sein, besonders bei robusten Materialien.

Sind 3D-gedruckte Montagehilfen teuer?
In der Regel sind sie kostengünstiger als traditionelle Metallvorrichtungen, insbesondere bei Kleinserien und häufigen Änderungen.
